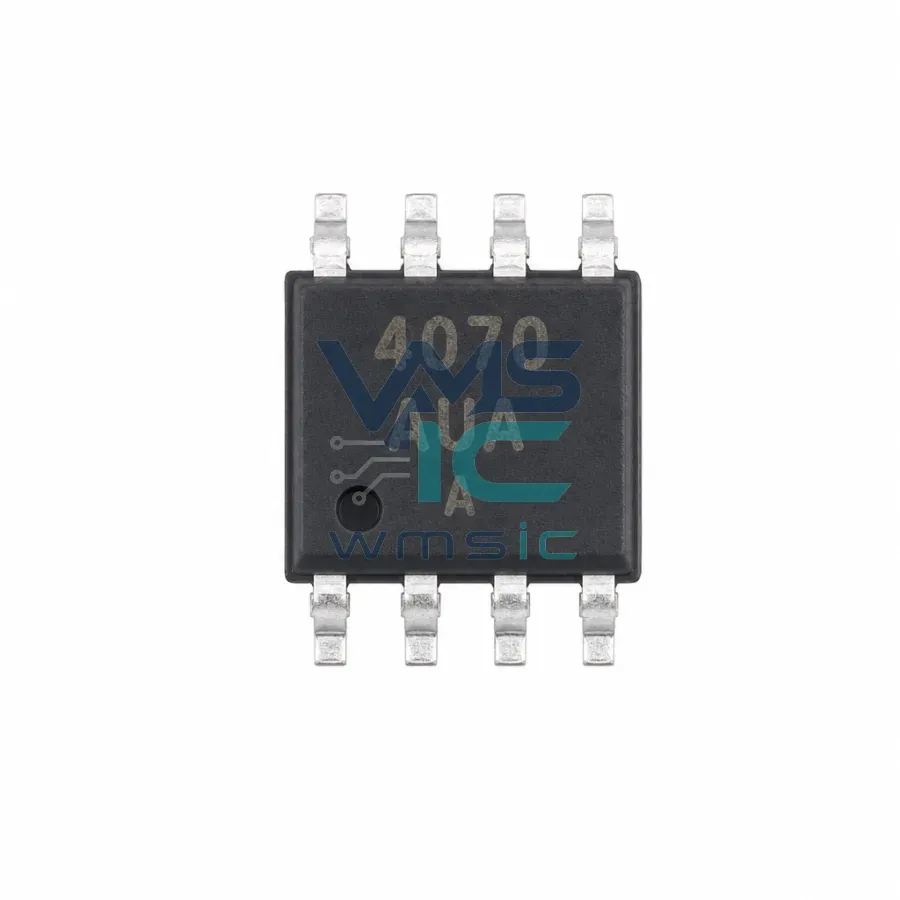

MAX4070AUA+ двунаправленное верхнего плеча Усилитель токового шунта с опорное напряжение MAX4070AUA MSOP-8

MAX4069–MAX4072 — недорогие двунаправленные усилители токового считывания на стороне высокого напряжения, идеально подходящие для контроля тока заряда и разряда батарей в ноутбуках, мобильных телефонах и других портативных устройствах. Они отличаются входным синфазным напряжением до 24 В, током потребления всего 100 мкА (в режиме отключения — всего 10 мкА) и общей выходной погрешностью менее 1,5%. Широкий входной синфазный диапазон от 1,35 В до 24 В не зависит от напряжения питания, что гарантирует точность обратной связи по току даже при подключении к глубоко разряженной батарее.
Для максимальной гибкости используются внешний измерительный резистор и выводы выбора усиления для выбора усиления 50 В/В или 100 В/В. Один выходной вывод позволяет непрерывно контролировать переход от заряда к разряду без отдельного выхода полярности. MAX4070 содержит внутренний опорный источник 2,5 В. Ток заряда представлен выходным напряжением от 2,5 В до VCC, а ток разряда — выходным напряжением от 2,5 В до GND. MAX4071 аналогичен, но имеет опорное напряжение 1,5 В. MAX4069 имеет регулируемое опорное напряжение, задаваемое двумя внешними резисторами. MAX4072 имеет внешний вход опорного напряжения.
MAX4069/MAX4071/MAX4072 питаются от однополярного источника от 2,7 В до 24 В. MAX4070 питается от однополярного источника от 3,6 В до 24 В. Все приборы специфицированы в автомобильном рабочем диапазоне температур от -40°C до +125°C. MAX4070/MAX4071/MAX4072 выпускаются в 8-выводном корпусе μMAX и 8-выводном тонком корпусе QFN. MAX4069 выпускается в 10-выводном корпусе μMAX.
