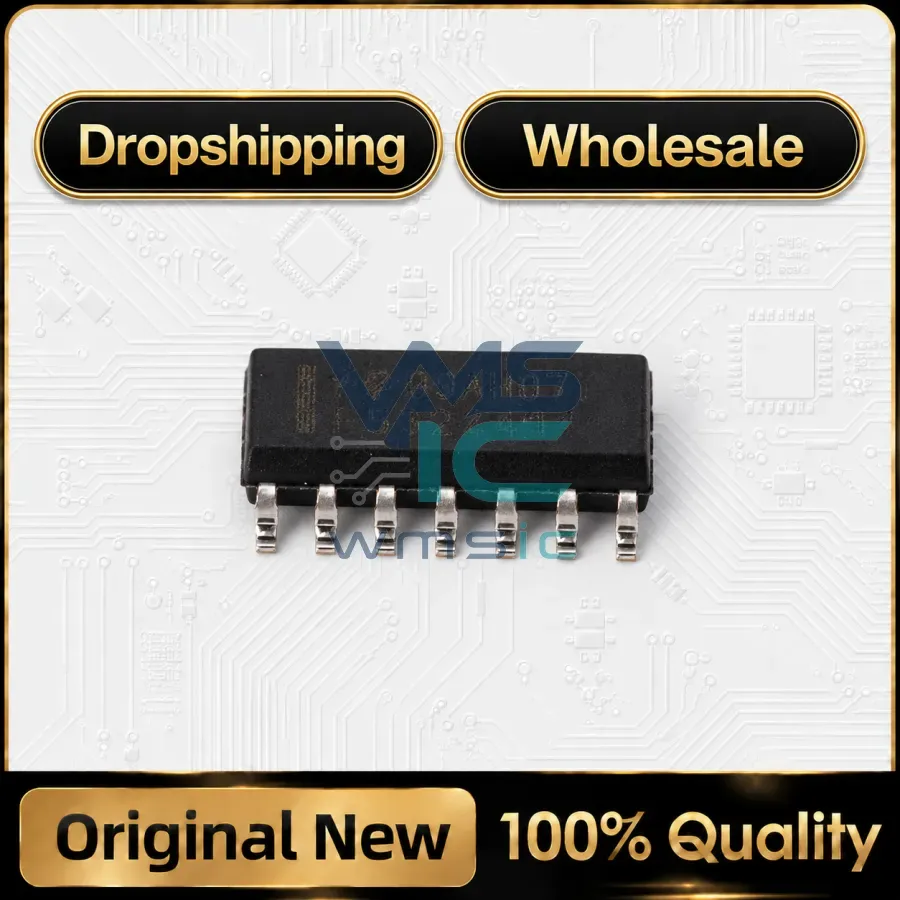

TI LM124DR

LM124DR 产品概述

LM124DR是一款由德州仪器（Texas Instruments）推出的高性能、通用的四路运算放大器，适用于多种电子应用。其设计旨在提供广泛的电源电压、低偏置电流和足够的增益带宽积，满足现代电子设备的要求。

基本特性

LM124DR采用14-SOIC封装，具有四个独立的运算放大器通道，每个通道都能独立工作。这种设计使得LM124DR非常适合需要多通道信号处理的应用，如传感器信号调理、数据采集系统以及音频信号处理等。

参数详解：

• 放大器类型： 通用型运算放大器，提供灵活的使用场景。
• 电路数： 四路，支持并行信号处理。
• 压摆率： 0.5V/µs，虽然相较于更高性能的运算放大器略低，但在许多低频应用中仍然能够满足需求。
• 增益带宽积： 1.2MHz，提供良好的频率响应，能够处理大多数低频和一些中频信号。
• 输入偏置电流： 20nA，低偏置电流对于精密应用至关重要，能有效减少信号的偏差和失真。
• 输入补偿电压： 3mV，有助于减少在低电平信号的应用中的误差积累。
• 供电电流： 1.4mA，功耗较低，有助于提升整体系统的能效。
• 输出电流/通道： 40mA，能够很好地驱动负载，适应多种应用场景。
• 供电电压范围： 单电源供电电压范围为3V至32V，双电源方案为±1.5V至±16V，灵活的供电选择能够满足不同电源设计需求。

工作环境与适用性

LM124DR具有宽广的工作温度范围，从-55°C到125°C，这使得它非常适合于工业、汽车和航空航天等严酷环境下的应用。此外，表面贴装（SMD）技术使得它能够适应现代PCB设计的需求，节省空间并提高生产效率。

应用领域

LM124DR广泛应用于需要多通道信号处理的设备和系统。典型应用包括：

• 传感器调理： 可用于处理温度、压力、光和其它信号传感器的输出。
• 音频设备： 在音频信号处理链中，可用于增益调节、滤波和混频。
• 数据采集系统： 在信号调理和放大方面提供多通道的解决方案，提升数据精度和有效性。
• 过程控制： 用于工业自动化和控制系统中，处理和放大测量信号。

竞争优势

与同类产品相比，LM124DR因其优秀的性能参数和广泛的应用灵活性在市场上具有强竞争力。其低输入偏置电流和宽工作温度范围使其特别适合高精度和严苛环境的应用。此外，德州仪器在电子元件领域的声誉和技术支持也为用户提供了更多的信心，确保产品在实际应用中的稳定性和可靠性。

结论

LM124DR运算放大器结合了高性能与灵活性，适应了现代电子设备在多种条件下的需求。其坚固的设计，加上合理的功耗和适应性，令其成为电子工程师和设计师的理想选择。在进行电路设计及信号处理时，LM124DR无疑是一种值得考虑的优秀元器件。
