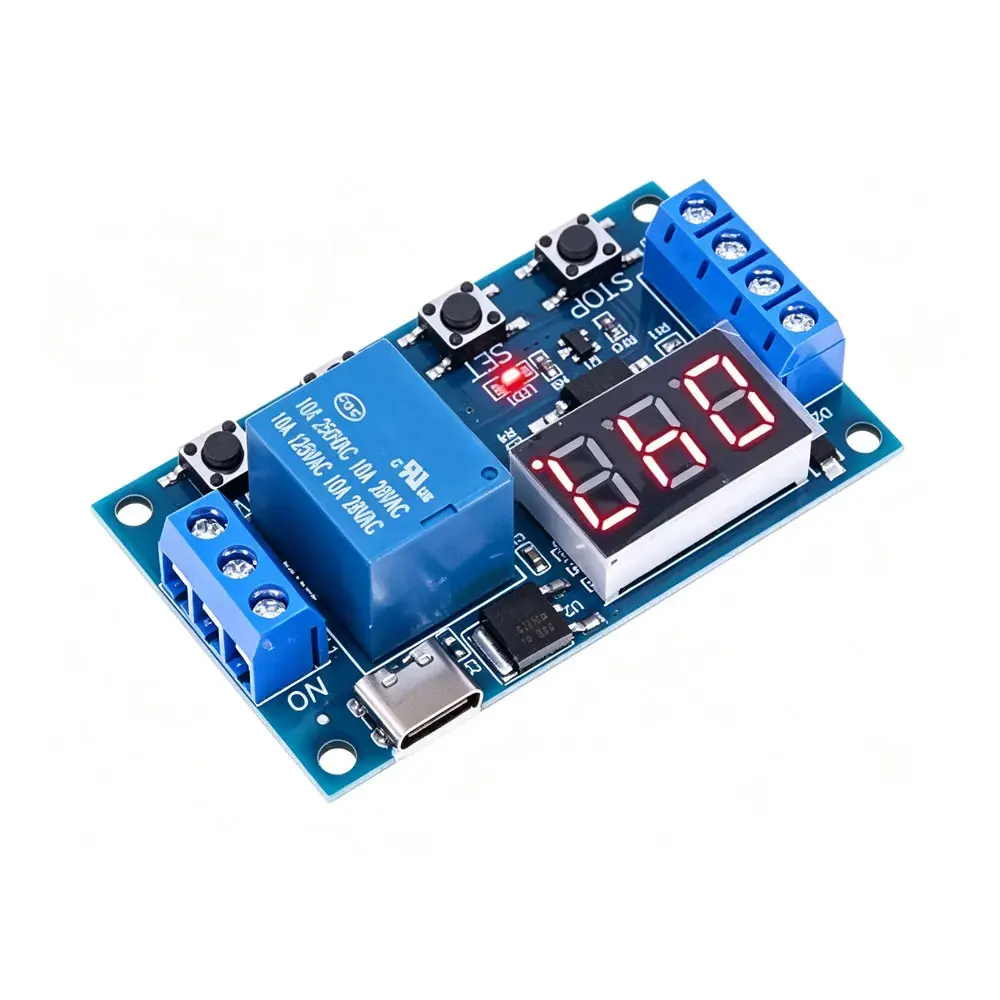

Контроллер DC 6–30 В Таймер реле программируемая задержка Модуль Cycle с Светодиод дисплей 6 В 9 В 12 В 24 В Micro USB умный дом

1. Рабочее напряжение: 6--30 В. 2. Источник триггерного сигнала: триггер высокого уровня (3,0 В-24 В), сигнальная земля и системная земля не являются общими, что может повысить помехоустойчивость системы (при коротком замыкании также можно соединить с общей землей). 3. Выходная способность: может управлять устройствами не более DC 30 В 5 А AC или 220 В 5 А. 4. Оптоэлектронная изоляция: повышает помехоустойчивость, после настройки параметров сохраняется навсегда. Предупреждение: контакт реле пассивный и коммутирует нагрузку. 1 канал имеет функцию управления вкл/выкл. Режим работы: P1: После триггерного сигнала реле включается на время OP, затем выключается; в течение периода OP следующие операции: 1) P1.1: повторный триггерный сигнал не действует. 2) P1.2: повторный триггерный сигнал, время начинается заново. 3) P1.3: повторный триггерный сигнал, сброс; реле отключается, отсчет останавливается. P2: подача триггерного сигнала, время после выключения реле CL, время включения реле OP; затем отсчет, выключение реле. P3.1: после подачи триггерного сигнала реле включается на время OP, выключается на время CL; затем рабочий цикл повторяется, при повторной подаче сигнала реле выключается, отсчет останавливается; количество циклов (LOP) можно задать. P3.2: после подключения не требуется триггерный сигнал, реле включается на время OP, выключается на время CL; затем рабочий цикл повторяется, количество циклов (LOP) можно задать. Q4: функция удержания сигнала; если нет триггерного сигнала, время отменяется, реле остается включенным; когда сигнал исчезает, отсчет OP выключает реле; по истечении времени, если сигнала снова нет, время сбрасывается. Временной интервал: 0,1 с (минимум) ~ 999 мин (максимум) плавно регулируется. Как выбрать временной интервал: в режиме выбора параметров нажмите кнопку STOP, чтобы выбрать время xxx. Если десятичная точка находится в каком-либо месте, временной интервал составляет s-1 999 с xx. x — десятичный разряд — десять, временной интервал 0,1 с 99,9 с- x. x. x — все десятичные точки включены, временной интервал 1 мин-999 мин. Введение параметров: OP время включения, CL время выключения, LOP количество циклов (1-999 раз, "---" — бесконечный цикл). Как установить параметр: 1. Сначала убедитесь в режиме работы реле. 2. В соответствии с режимом работы реле, главный интерфейс (модуль питания будет мигать текущим рабочим режимом; стандартный режим P1.1, затем войдите в главный интерфейс); нажмите и удерживайте кнопку SET две секунды, чтобы войти в режим выбора интерфейса; нажимая кнопки UP, DOWN, выберите настройку режима (P1.1 ~ P4). 3. После выбора режима нажмите коротко SET, чтобы установить соответствующий параметр, затем параметр, который вы хотите установить, будет мигать (OP время включения; CL время выключения; LOP количество циклов, "---" — бесконечный цикл); с помощью UP, DOWN установите значение параметра, поддерживается длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение на 1 единицу); после установки значения параметра коротким нажатием кнопки STOP выберите десятичный разряд; выберите временной интервал (соответствующий временной интервал 0,1 с-999 мин); короткое нажатие SET для установки следующего параметра текущего режима, процесс такой же, как выше. 4. После настройки параметров режима нажмите и удерживайте кнопку SET, затем удерживайте, текущий режим конфигурации будет мигать, затем вернитесь в главный интерфейс; определение параметра успешно. Главный интерфейс: когда реле не работает, отображается "000" (без десятичной точки); в рабочем состоянии реле на экране есть десятичная точка. Интерфейс выбора режима: нажмите и удерживайте кнопку SET для входа; после настройки нажмите и удерживайте кнопку SET для возврата в главный интерфейс. Функция расширения кнопки STOP: Активация режима реле: 1. NO: PO время включения, реле может быть подключено. 2. OFF: реле не разрешено подключать, когда в выключенном состоянии в главном интерфейсе короткое нажатие кнопки STOP обеспечивает включение и выключение, текущее состояние будет мигать; затем возврат в главный интерфейс (эта функция — функция аварийной остановки, 1 кнопка для отключения реле). Спящий режим: C-P Спящий режим: в течение 5 минут нет операций; цифровой индикатор автоматически отключит отображение, и функциональная программа работает. d-Normal Mode: цифровой индикатор показывает всегда. Примечание: Нажмите и удерживайте кнопку STOP в течение 2 секунд, чтобы переключиться с C-P на O-d; текущее состояние будет мигать, затем возврат в главный интерфейс. Размер: 6,3*3,8*1,5 см/2,48"*1,50"*0,59".
